CNC Gantry Mill

Cnc Gantry Mills se gwo -machin fraisage devwa ak yon estrikti pòtal ankadreman. Yo trè rijid, yo gen yon konjesyon serebral machin gwo, epi yo ka fè planè, koube, perçage, ak milti-fas machin konpoze sou gwo pyès. Yo apwopriye pou koupe lou ak machin presizyon. Aplikasyon yo kouvri machin lou, metaliji asye woule, pouvwa van ak énergie, konstriksyon bato, ak manifakti zouti machin, pwosesis gwo konpozan tankou kanpe moulen woule, baz turbine van, kabann zouti machin, ak pati estriktirèl maren. Yo apwopriye pou antrepwiz endistri lou ki gen gwo-pati riveting ak soude kapasite, gwo kapasite pwosesis jete, plant ekipman métallurgique, founisè eleman van pouvwa, plant machin konstriksyon bato, manifaktirè machin zouti, ak antite machin k ap antreprann tretans D nan gwo ankadreman ak bwat-konpozan kalite. Yo apwopriye pou pakèt ak yon sèl -pyès Customized pwodiksyon de gwo-gwosè, gwo-chaj-piè de travay.

Voye rechèch

2025 FRT

Pwodwi Entwodiksyon

Pwodwi Deskripsyon

Cnc Gantry Mills ofri chaj eksepsyonèl -pote ak koupe pèfòmans, ki kapab D 'machin lou ak forgings, balanse fraisage ki graj pou retire materyèl depase ak fòme presizyon. Prensipalman sèvi nouvo enèji, enèji nikleyè, pétrochimique, ak endistri machin konstriksyon, pwodwi sant turbine van, baz turbine, ankadreman sipò plant nikleyè, ankadreman gwo machin konstriksyon, ak fèy tib chofaj. Apwopriye pou nouvo founisè ekipman enèji, manifaktirè veso presyon, OEM machin konstriksyon, ak gwo estrikti asye tretans pwosesis plant yo. Epitou apwopriye pou konpayi machin konplè ki gen gwo lòd ki mande yon sèl -sispann fraisage ak raz, ak pou trete yon sèl konpozan lou-devwa ak divès kalite konpozan metal gwo ak mwayen-gwosè.

imaj eleman prensipal yo

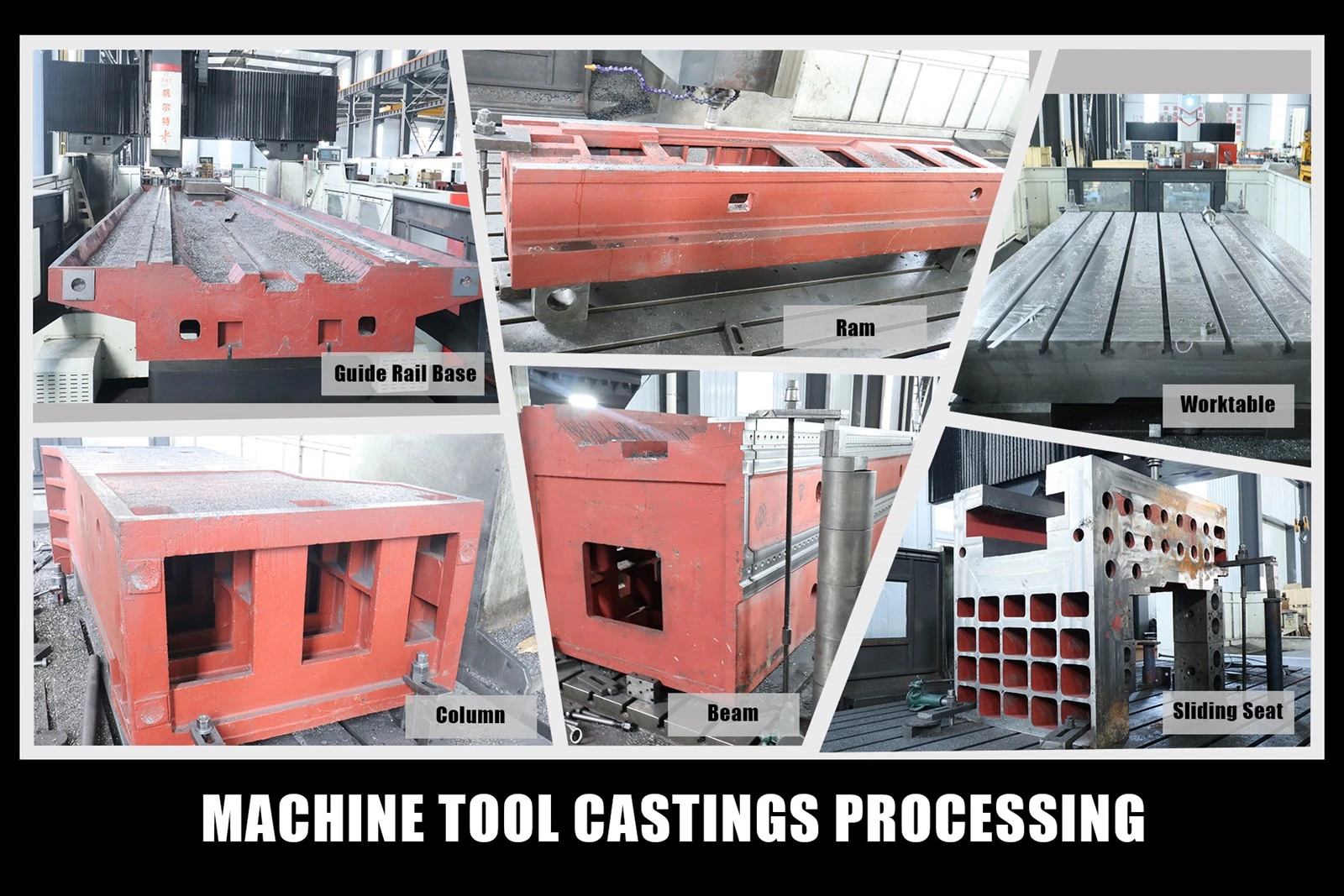

gantry mill castings

Pwensipal konpozan CNC portique fraisage machin lan fèt an asye HT300. Chak eleman prensipal yo trete nan-kay, tankou fraisage, perçage, ak fanm k'ap pile tab travay, baz, kolòn, travès, glise, ak belye mouton.

20240801152408

Moulen portik CNC a ka elaji seri pwosesis li yo atravè konpozan fonksyonèl opsyonèl, adapte ak bezwen machin nan yon pakèt kalite pyès materyo. Tèt fraisage ang dwat -si ou vle (ki gen ladan moulen fen 90 degre ak tèt fraisage inivèsèl) pèmèt D nan sifas vètikal ak enkline, tankou siyon bò ak bride vètikal sou bwat-tip moso, oswa milti-ang bizo fraisage sou pati espesyal -ki gen fòm, san yo pa bezwen pou ajisteman segondè.

Katriyèm aks opsyonèl (rotary tab) pèmèt sikilè Indexing, tankou kreye siyon annulè ak sistèm twou inifòm distribye sou disk-materyo ki kalite, oswa siyon espiral ak sifas cam silendrik sou arbr-materyo kalite.

Kontakte kounye a

Paramèt

spesifikasyon teknik		FRT-SP4025	FRT-SP6035	FRT-SP8540	FRT-SP10042
Vwayaje
Vwayaj sou tab travay (X/Y/Z)	mm	4000/2700/1000	6000/3700/1250	8500/4300/1400	10000/4500/1500
Distans soti nan sifas axe ak tab travay	mm	300-1300	400-1650	400-1800	400-1900
Lajè portique	mm	2500	3500	4000	4200
Gwosè tab la	mm	4000x2000	6000x2500	8500x3500	10000x3800
Kapasite chaj maksimòm tab travay la	T	15	25	30	38

FRT-4025

CNC sistèm operasyon		KND2000MF
Gwosè tab travay	mm	4000×2000
Goch ak dwa konjesyon serebral (X)	mm	4000
Konjesyon serebral retounen ak lide (Y)	mm	2700
Monte ak desann konjesyon serebral (Z)	mm	1000
Distans soti nan sant file koton ak gid kolòn	mm	260
Distans soti nan fen file koton ak sifas tab travay la	mm	170-1070
T-plas nan tab travay (Nimewo / gwosè / espas)	mm	8-22×150
Spindle cône (modèl / dyamèt manch)		BT50/Φ190
Sèvi ak rale stud modle		P50T－1
Vitès koton (rpm)	rpm	6000
X aks boul vis espesifikasyon	mm	80×16
Y aks boul vis espesifikasyon	mm	63×12
Z aks boul vis espesifikasyon	mm	63×10
Presizyon pwezante zouti machin (GB/T 20957.4-2007 estanda)	mm	0.01
Repete pwezante presizyon nan machin zouti (GB/T 20957.4-2007 estanda)	mm	0.01
X/Y/Z aks rapid chanjman	m/min	10/12/10
Koupe vitès	m/min	8
Mòd transmisyon koton		Synchrone senti dantle kondwi
XYZ aks servo motè transmisyon mòd ak rapò transmisyon		X-rediksyon aks dirèkteman konekte 1:1; YZ dirèkteman konekte transmisyon Y-aks 1:1, Z-aks 1:1
X, Y aks gid espesifikasyon		X-aks kat 55-kalib gid lineyè roulo lou; Y-aks twa 55-kalib gid lineyè roulo lou
Espesifikasyon gid aks Z		Rektang tren difisil
Gwosè kare Ram	mm	500×500
Pouvwa spindle	KW	28
Seleksyon rekòmande nan paramèt motè servo	N·M	55/45/45
Koule sous lè		>0.5
Kondisyon pou ekipman pou pouvwa		380V
Wotè kousen kabann	mm	30
Workbench chaj portant	kg	15T
Dimansyon machin	mm	9200×3800×3500
Limyè machin pwa nèt	kg	52t

Ki sa ki ka trete pa cNC Gantry moulen?

parts-suitable-for-milling-machining

parts-that-processed-by-cnc-gantry-mill

Moulen portik CNC yo se gwo zouti machin CNC ki pwensipalman itilize pou trete pati gwo ak mwayen -, tankou kabann zouti machin, kolòn, travès ak lòt konpozan debaz yo. Yo kapab tou trete bwat-pati kalite (tankou bwat bwat), pati plat (tankou modèl mwazi), ankadreman-pati estriktirèl, ak pati konplèks ak avyon, rainures, etap, ak sistèm twou. Yo ka reyalize pwosesis efikas milti-ak milti-pwosesis epi yo apwopriye pou machin lou, ayewospasyal, mwazi ak lòt domèn.
