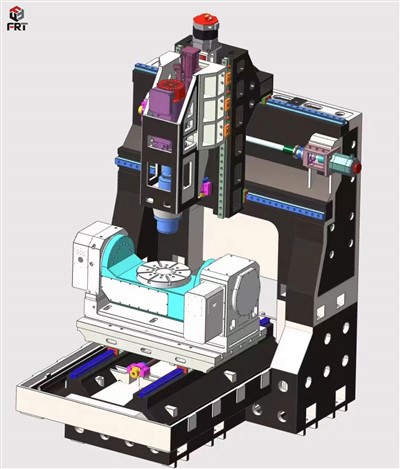

CNC portique fraisage machin
CNC fraisage machin jwenn aplikasyon nan divès endistri, ki gen ladan otomobil, ayewospasyal, elektwonik, ak pwototip.
CNC portique fraisage machin
CNC portique fraisage machin se yon pwisan ak Chanjan D' zouti ki te itilize nan plizyè endistri yo pou operasyon ak presizyon fraisage. Li konsiste de yon estrikti estasyonè ki rele yon gantry, ki loje tèt la fraisage ak materyo a. Gantry la sipòte pa de oswa plis kolòn vètikal ki bay estabilite epi ki pèmèt mouvman tèt fraisage a ansanm aks X, Y ak Z.
Estrikti prensipal la
FRT-4025
| Atik | Paramèt prensipal | |
| CNC sistèm operasyon | KND2000MF | |
| Gwosè tab k ap travay | manm | 4000×2000 |
| Goch ak dwa konjesyon serebral (X) | manm | 4000 |
| Konjesyon serebral retounen ak lide (Y) | manm | 2700 |
| Monte ak desann konjesyon serebral (Z) | mm | 1000 |
| Distans soti nan sant file koton ak gid kolòn | manm | 260 |
| Distans soti nan fen file koton ak sifas tab travay la | manm | 300-1300 |
| T-slot nan worktable (Nimewo / gwosè / espas) |
manm | 8-22×150 |
| Vitès koton (rpm) | eksplwatasyon | 6000 |
| Presizyon pwezante zouti machin (GB/T 20957.4-2007 estanda) |
manm | 0.01 |
| Repete pwezante presizyon nan machin zouti (GB/T 20957.4-2007 estanda) |
manm | 0.01 |
| Pouvwa spindle | KW | 28 |
| Dimansyon machin | manm | 9200×3800×3500 |
| Limyè machin pwa nèt | kg | 52t |
PWODWI MONTRE
ESPESIFIKASYON TEKNIK
| spesifikasyon teknik | FRT-SP1514 | FRT-SP2218 | FRT-SP3018 | FRT-SP4025 | FRT-SP6035 | |
| Vwayaje | ||||||
| Vwayaj sou tab travay (X/Y/Z) | manm | 1500/1600/700 | 2200/2000/1000 | 3000/2000/1000 | 4000/2700/1000 | 6000/3700/1200 |
| Distans soti nan sifas axe ak tab travay | manm | 200-900 | 200-1200 | 200-1200 | 300-1300 | 0-1600 |
| Lajè portique | manm | 1400 | 1800 | 1800 | 2500 | 3500 |
| Fason tren | Twa ray gid revètman /De ray gid lineyè, yon sèl tren fè tèt di toujou | |||||
| Tablo travay | ||||||
| Gwosè tab la | manm | 1500x1200 | 2200x1500 | 3000x1500 | 4000x2000 | 6000x2500 |
| Kapasite chaj maksimòm tab travay la | T | 3 | 5 | 7 | 15 | 20 |
| Cône nan file koton (dyamèt manch modèl) | ||||||
| Cône nan file koton (dyamèt manch modèl) | manm | BT40% 2f155 | BT50% 2f155 | BT50% 2f155 | BT50% 2f190 | BT50% 2f190 |
| Pouvwa motè spindle a | teknoloji | 11 | 18 | 22 | 26 | 30 |
| Vitès koton | eksplwatasyon | 8000 | 6000 | 6000 | 6000 | 6000 |
| Presizyon | ||||||
| Pozisyon Precision | manm | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Repete pozisyon presizyon | manm | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| Gwosè | ||||||
| Pwa nèt | T | 15 | 20 | 30 | 40 | 75 |
Fonksyon
Fraisage ak perçage:Sant machining Gantry yo itilize pou yon varyete operasyon fraisage ak perçage, ki gen ladan 3D kontou, pòch, machin sifas, ak perçage twou. Aks miltip yo pèmèt jeyometri konplèks yo dwe machin ak presizyon.
Fini sifas ak detay:Machin Gantry ka reyalize fini sifas amann sou moso akòz gwo presizyon yo ak estabilite. Sa enpòtan anpil pou aplikasyon kote aparans ak estetik enpòtan.
Machining fòm konplèks:Avèk kapasite milti-aks yo, sant machining gantry yo kapab machinn fòm konplèks ak kontou, fè yo apwopriye pou endistri tankou ayewospasyal, otomobil, ak mwazi-fè.
Baj popilè: CNC portique fraisage machin, Lachin CNC portique fraisage machin fabricants
