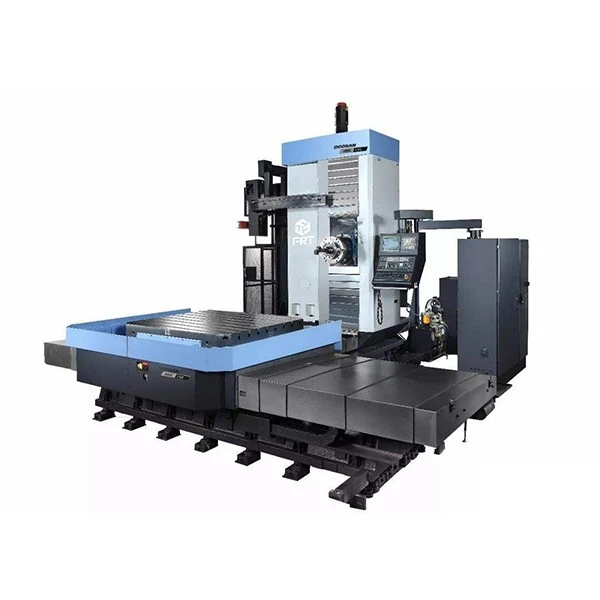

horizontal boring machine center 2

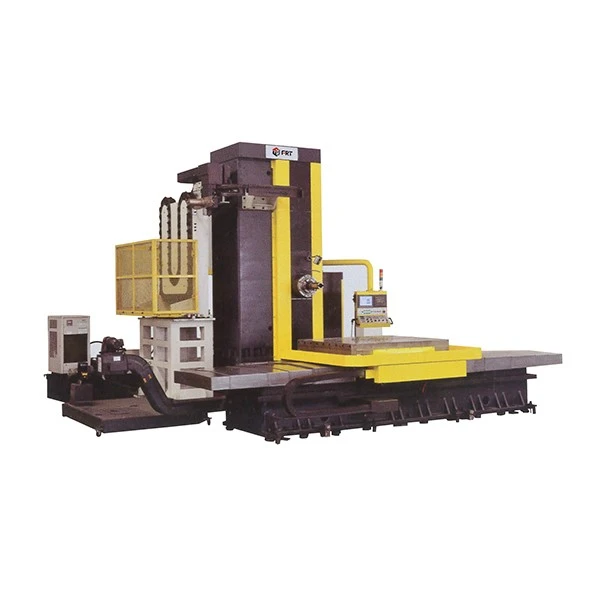

horizontal boring machine center 3

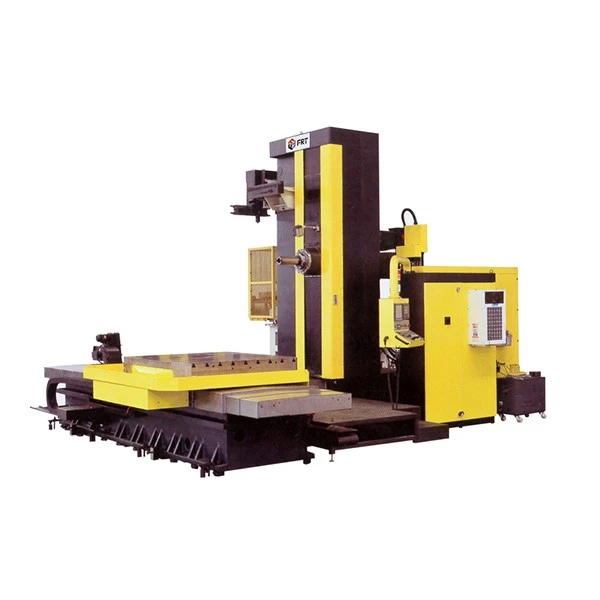

horizontal boring machine center 4

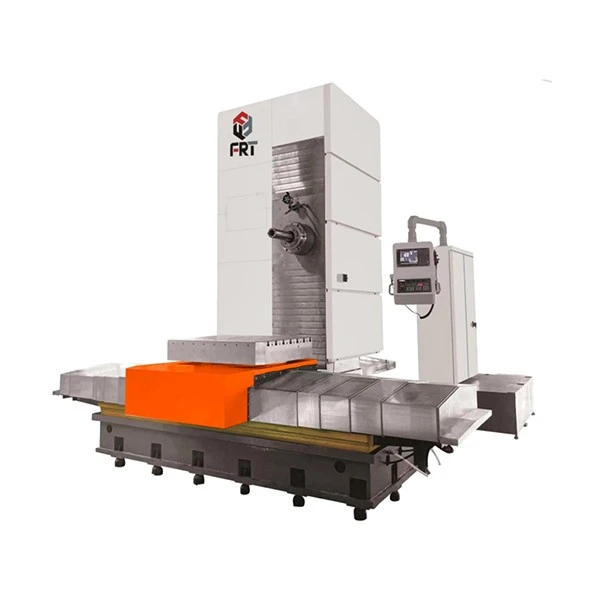

horizontal boring machine center 5

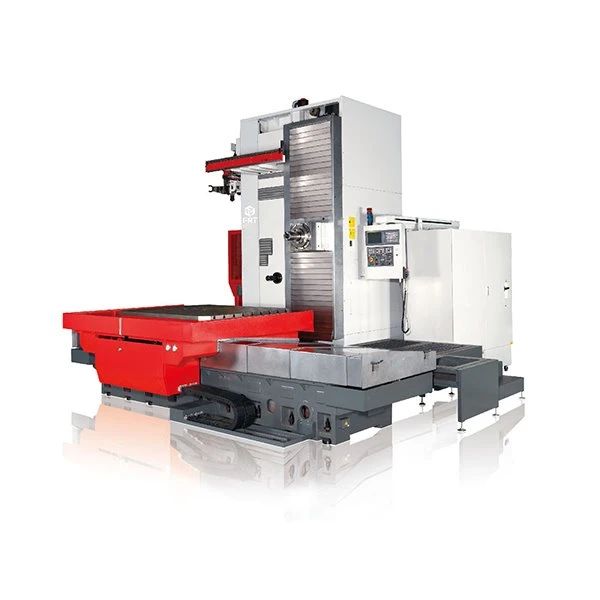

Sant machin orizontal raz

Yon sant machin orizontal raz, konnen tou kòm yon moulen orizontal raz oswa HBM, se yon zouti machin espesyalize yo itilize pou machin presizyon nan gwo ak lou pyès. Li se souvan itilize nan anviwònman endistriyèl, tankou fabrikasyon ak endistri metal, kote egzat perçage, raz, ak operasyon fraisage yo mande.

Voye rechèch

2025 FRT

Pwodwi Entwodiksyon

DESKRIPSYON PWODWI

Yon sant machin orizontal raz gen yon file koton orizontal ak yon ba raz retractable, yon aks Z-pou mouvman kolòn devan ak dèyè, ak yon aks X-pou mouvman goch ak dwa. Li prezante tou yon tab rotary aks B-. Machin sa yo gen yon seri gwo D epi yo ka okipe yon kantite konsiderab pwa. Yo anjeneral yo itilize pou machin lou-. Yo ka fè raz, fraisage, perçage, ak tapping.

horizontal boring machine center

spesifikasyon teknik		FRT-B1400	FRT-B1600	FRT-B1800
Vwayaje
Vwayaj sou tab travay (X/Y/Z)	mm	2000/1500/ Z1500/W600	2500/1600/Z1600/W700	2800/1800/Z1800/W1000
Distans soti nan sifas axe ak tab travay	mm	0-1500	0-1600	0-1800
Gid tren	De ray gid lineyè, yon sèl tren fè tèt di toujou
Tablo travay
Gwosè tab la	mm	1400x1400	1600x1600	1800x1800
Kapasite chaj maksimòm tab travay la	T	10	12	16

Kontakte kounye a

Estrikti prensipal la

Layout konsepsyon jeneral Henan Front CNC Orizontal raz machin lan se yon estrikti separasyon ki gen fòm T - ak kò kabann longitudinal ak transverse. Kolòn yo deplase longitudinal, pandan y ap workbench la deplase orizontal. Li sitou konsiste de eleman tankou tab travay la. kò kabann. siding lanmè. kolòn. belye mouton, sistèm idwolik. sistèm lubrification. sistèm pneumatik, sistèm filtraj cooing, aparèy pou retire chip, panèl opere fiks, ak sistèm kontwòl elektrik.

Aplikasyon

Rezon kle yo pou chwazi yon machin orizontal raz ak fraisage yo se: gwo pyès ki gen estrikti konplèks (ki mande plizyè etap D) ak gwo kondisyon pou presizyon ak frigidité.

1. Gwo Bwat-Tapte pyès

Pyès tipik yo enkli bwat zouti machin, bwat bwat, blòk motè (pou machin lou), gwo blòk valv idwolik, ak lojman redukteur.

Rezon pou Seleksyon: Materyo sa yo anjeneral gen plizyè sistèm twou pèpandikilè oswa paralèl (tankou twou filet ak twou kote yo pote) ak sifas ki plat, ak kondisyon strik presizyon pozisyon (tankou kowaksyalite ak pèpandikilarite) ant twou sa yo ak sifas plat. Koton orizontal nan yon machin orizontal raz ak fraisage ka ranpli raz nan sistèm twou miltip nan yon sèl blocage, ak tab la rotary pèmèt pou chanje rapid ant sifas D ', elimine erè yo presizyon ki te koze pa blocage miltip.

2. Sipò ak Base Workpieces

Pyès tipik yo enkli sipò ekipman lou (tankou sipò teknik ak sipò kabann zouti machin), gwo baz motè, ak konpozan ankadreman pou près enprime ak moulen woule.

Rezon pou Seleksyon: Materyo a gwo (souvan depase 1 mèt nan longè / lajè) ak lou (jiska plizyè tòn), ki mande pou D nan sifas aliye miltip, lokalize twou, ak twou konekte. Tablo travay lou -devwa yon machin orizontal raz ak fraisage ka sipòte stable pyès travay la, pandan y ap fonksyon fraisage efikasman trete gwo sifas yo. Fonksyon an raz asire presizyon nan lokalize twou, satisfè kondisyon asanble ki vin apre.

3. Pati estriktirèl konplèks (polièd / fòm iregilye)

Pyès tipik: jwenti boom pou machin konstriksyon, gwo ankadreman (ki pa-konpozan debaz presizyon) nan endistri ayewospasyal la, ak gwo baz mwazi pou mwazi.

Rezon pou Seleksyon: Materyo a mande pou machining nan plizyè sifas pèpandikilè oswa enkline, twou, e menm kontou iregilye. Lyen milti-aks yon machin orizontal raz ak fraisage (egzanp, X/Y/Z+B aks) pèmèt "sèl -bloke, milti-sifas D'," evite pèt presizyon ki te koze pa ajisteman zouti souvan. Li bay ase frigidité tou pou koupe materyèl epè-ranpa yo, ki gen gwo-fòs.

4. Segondè -Precision Twou twou / Etap Twou pyès travay

Pyès tipik: twou sant nan pati gwo arbr (rapò aspè > 5), barik silenn idwolik (gwo dyamèt), ak twou silenn turbine vapè.

Rezon pou seleksyon: Rigidité ba fò raz nan yon moulen raz orizontal (ki ka ekipe ak sipò oksilyè) diminye Vibration pandan raz twou fon, asire silendrisite twou ak brutality sifas yo. Anplis de sa, pa kowòdone manje a file koton ak mouvman an worktable, kowaksyalite nan twou a demisyone ak pèpandikilarite a nan sifas la te demisyone ka jisteman machin.
